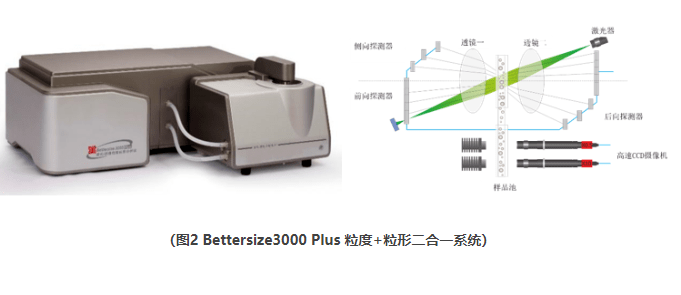

磨料是銳利、堅硬的材料，用以磨削較軟的材料表面。磨料制品的制造，除粉狀滑石和氧化鐵外，所有原料均需壓碎和篩選，篩選粒度應為4～900, 即直徑約6毫米到6微米或者更細。粒度是影響磨料性能的主要參數之一，顆粒形貌是磨料的另一個重要的性能參數，激光粒度儀只能測粒度不能測形貌，電鏡只能定性看形貌不能測粒度，且價格很貴，有沒有既能測粒度又能測粒形的手段呢？丹東百特儀器有限公司推出的激光衍射+顯微圖像二合一的粒度粒形分析儀Bettersize3000 Plus，創新性地將兩種表征方式集成在同一套設備中，成功地實現了“既能測粒度，又能測粒形”的功能。

對細、中、粗三種磨料的粒度粒形分析

使用百特Bettersize3000 Plus對細、中、粗三種磨料進行粒度及粒形分析，它們的粒度典型值如下表所示。

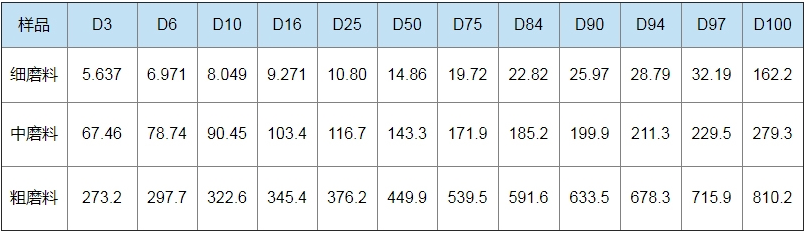

（表1 不同規格的磨料粒度典型值）

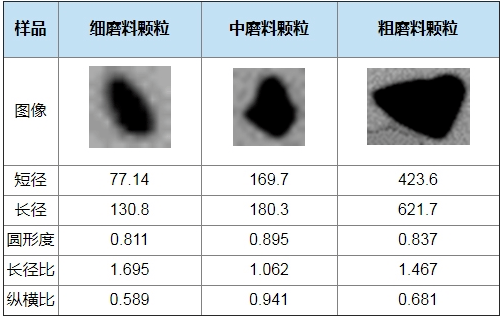

（表2 細、中、粗磨料顆粒的關鍵形狀參數）

與此同時，使用百特Bettersize3000 Plus拍攝粗、中、細磨料顆粒的圖像，并對它們進行粒形的數字化分析，得出它們的圓形度、長徑比、縱橫比等粒形參數。百特Bettersize3000 plus能為每一個顆粒都給出對應的形貌信息，使用戶可以直觀的看出各種磨料之間的形狀差異。

那么，百特Bettersize3000 Plus的粒度測試分辨力怎樣呢，能不能有效地區分粗、中、細等不同粒度的磨料呢？我們把粗、中、細樣品各自測一遍，再將它們按一定比例混合起來測一遍，結果如圖3所示，證實Bettersize3000 Plus具備很高的分辨力，能準確測出不同規格磨料的粒度。

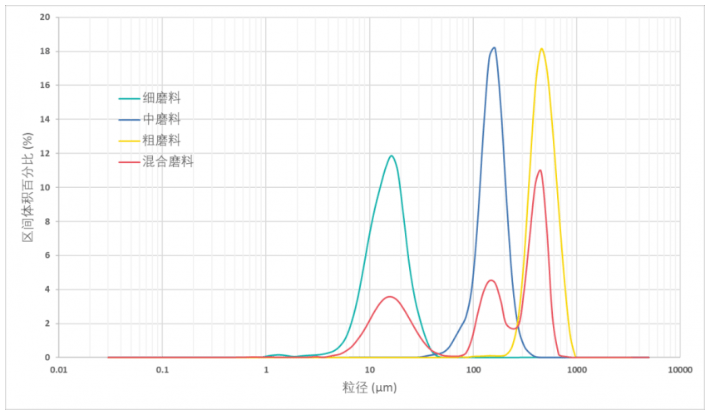

（圖3. 細、中、粗、混合磨料的粒度分布比較）

百特Bettersize3000plus的絕招：不僅分辨力高，還能準確測D100

磨料磨具行業很關注粉體的顆粒（D100）的控制。因?yàn)閷?duì)于拋光磨料而言，異常大顆粒的存在會導致工件報廢。但是由于顆粒很少，且衍射信號很弱，普通激光粒度儀無法測到，激光粒度儀國際標準ISO13320甚至干脆規定“本標準不允許使用D100值”。

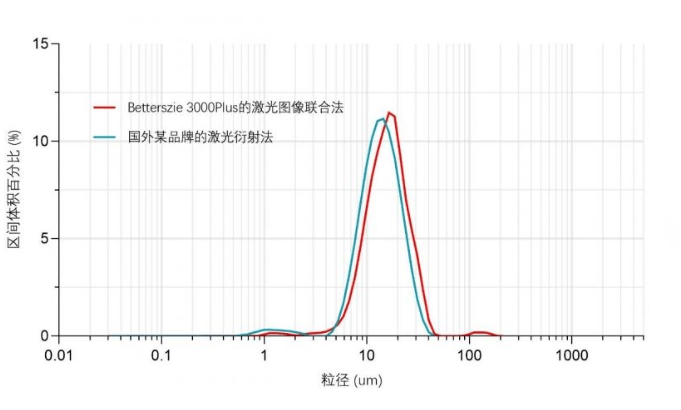

（圖4. 不同測量方法的粒度分布結果比較）

如何用百特Bettersize3000 Plus測試D100？我們找到一個磨料樣品，用一個國外知名品牌的激光粒度儀檢測它的粒度，得到的粒度范圍為1-40μm。之后我們使用Bettersize3000 Plus對這個樣品進行粒度測量，得到的粒度范圍除1-40μm外，在120μm附近還發現了一個過粗顆粒峰。為了進一步確認異常大顆粒的存在，我們把Bettersize3000 Plus拍攝的的顆粒圖像顯示如圖5。眼見為實，證明這個細磨料中確實存在極少量大顆粒（D100=124.1μm），且Bettersize3000 Plus能準確地測出磨料中的顆粒D100。

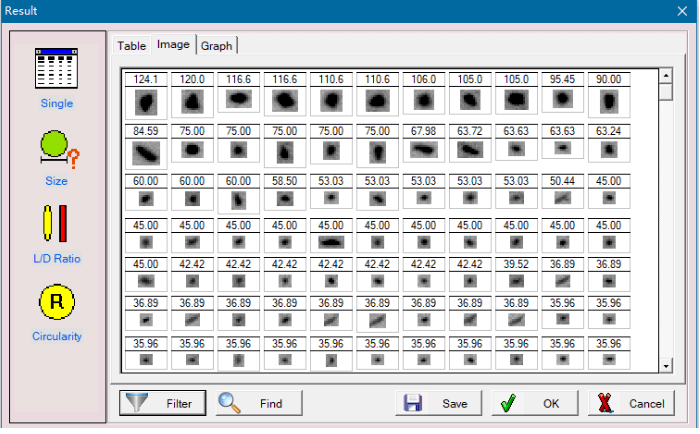

（圖5. 異常大顆粒圖像）

粒度粒形二合一檢測在磨料上的應用結論

百特Bettersize3000 Plus激光衍射+顯微圖像二合一粒度粒形分析系統，既能測粒度，又能測粒形，還能準確測出困擾磨料行業的顆粒D100，是磨料質量控制的新的可靠保障。
